في مجالات مثل المعدات الخارجية، والأتمتة الصناعية، والهندسة البحرية، ومركبات الطاقة الجديدة، غالبًا ما تحدد موثوقية التوصيلات الكهربائية عمر خدمة النظام بأكمله.موصلات دائرية مقاومة للماءتم تصميمها لحل تحديات الاتصال في البيئات القاسية التي تنطوي على الرطوبة والغبار والاهتزاز. إنها أكثر من مجرد "مقابس" - إنها حلول هندسية شاملة تدمج الختم والقفل ونقل الإشارة.

لماذا تختار التعميم؟

في التطبيقات الهندسية، تنبع مزايا الوصلات الدائرية من العقلانية الطبيعية لبنيتها الهندسية.

• استخدام عالي للمساحة: يسمح المقطع العرضي الدائري بأقصى عدد من جهات الاتصال ضمن أصغر مساحة، مما يتيح تكوينات الدبوس عالية الكثافة.

• تنفيذ بسيط للختم: يخلق الشكل الدائري، مع الحلقات الدائرية أو الحشيات، ضغطًا شعاعيًا موحدًا، مما يضمن أداء إغلاق موثوقًا به.

• قوة ميكانيكية فائقة: تقوم الأغطية الدائرية بتوزيع الضغط بالتساوي، مما يوفر مقاومة أفضل للصدمات والاهتزازات مقارنة بالموصلات المستطيلة. توفر آليات القفل الملولبة والحربة أمانًا أكثر قوة للتزاوج.

وفي المقابل، فإن الموصلات القياسية غير المقاومة للماء تكون مناسبة عادةً للبيئات الداخلية الجافة فقط. وبدون هياكل مانعة للتسرب، فإنها تكون عرضة للفشل بسبب دخول الماء أو تدهور الأشعة فوق البنفسجية عند تعرضها للخارج.

فهم تقييمات IP: الخطوة الأولى في الاختيار

"مقاوم للماء" هو مفهوم عام يجب قياسه باستخدام تقييمات IP (الحماية من الدخول) في الممارسة الهندسية. وفقًا لمعيار IEC 60529، يمثل الرقم الأول بعد IP الحماية من الغبار، ويمثل الرقم الثاني الحماية من الماء.

ملاحظة أساسية: يشير تصنيف IP للموصل عادةً إلى إمكانية الحماية الخاصة به في حالة التزاوج. إذا كان منفذ الجهاز مكشوفًا لفترات طويلة، فيجب تركيب غطاء واقي؛ وإلا فإن الحماية معرضة للخطر.

المواد والهيكل يحددان العمر الافتراضي

وبعيدًا عن تصنيفات IP، يؤثر اختيار المواد بشكل مباشر على طول عمر الموصل في بيئات محددة.

• مواد الهيكل: للاستخدام الخارجي طويل الأمد، يوصى باستخدام المواد البلاستيكية الحرارية (مثل البولي كربونات وPBT) - فهي خفيفة الوزن ومقاومة للتآكل وتوفر مقاومة للأشعة فوق البنفسجية (معتمدة من UL F1). تعد العلب المعدنية (سبائك الألومنيوم والفولاذ المقاوم للصدأ) مناسبة عندما يتطلب الأمر قوة ميكانيكية أعلى أو درع EMI، مع كون الفولاذ المقاوم للصدأ هو الخيار المفضل لبيئات رش الملح البحري.

• آليات القفل:

• القفل الملولب: مقاومة الاهتزاز الأكثر موثوقية وممتازة ومناسبة للصناعات الثقيلة.

• قفل الحربة/الدفع والسحب: يتيح الإدخال والاستخراج السريع من خلال ردود فعل "نقر" مسموعة واضحة، مما يوفر وقت تثبيت كبير، وهو مثالي بشكل خاص للعمليات العامة أو في الأماكن الضيقة.

• جهات الاتصال: لضمان استقرار الإشارة، يتم تصنيع جهات الاتصال عادةً من سبائك النحاس مع طلاء ذهبي لمقاومة الأكسدة والتآكل.

اعتبارات عملية في التركيب والصيانة

في التثبيت والصيانة الفعليين، تحدد النقاط التالية بشكل مباشر ما إذا كان أداء حماية الموصل قد تم تحقيقه بالكامل:

1. تجنب إجهاد الكابل: لا تسحب الكابل مطلقًا لربط الموصل أو إلغاء ربطه. يمكن أن يؤدي إجهاد الكابل إلى إتلاف هيكل الغلق الخلفي، مما يتسبب في فشل تصنيف IP. تأكد من توفير تخفيف الضغط المناسب للكابل أثناء التثبيت.

2. الربط اليدوي فقط: باستثناء منافذ الأدوات الخاصة، يجب إجراء جميع عمليات القفل يدويًا. قد يؤدي الإفراط في الشد باستخدام مفاتيح الربط أو الأدوات إلى إتلاف الخيوط أو الهيكل.

3. الفحص المنتظم: تحقق دوريًا مما إذا كانت حلقات الختم قديمة أو متشققة، وما إذا كانت نقاط الاتصال متآكلة أو ملوثة. بالنسبة للمنافذ التي لا تستخدم لفترات طويلة، قم بإغلاقها بأغطية واقية.

العلامات التجارية والسلسلة السائدة في السوق

اعتمادًا على متطلبات التطبيق المختلفة، تتوفر بالفعل مجموعة من منتجات السلسلة الناضجة في السوق:

Amphenol: تدعم سلسلة X-Lok الخاصة بها القفل السريع بالدفع والسحب، وتتوافق سلسلة M12 S-Code مع معيار IEC 61076-2-111، مما يوفر درجات حماية IP67/IP68/IP69K، ومناسبة للأتمتة الصناعية وعبور السكك الحديدية.

Omron: تتميز سلسلة XS5 (M12 SmartClick) بهيكل قفل داخلي مبتكر يمنع تشويش الحطام، ويدعم القفل السريع بمقدار 1/8 دورة، ويستخدم على نطاق واسع في سيناريوهات أتمتة المصانع مثل السيارات والأغذية والمشروبات.

Bulgin: توفر سلسلتها 400 حماية IP68/IP69K، وتغطي اتصالات الطاقة والبيانات والترددات اللاسلكية، وهي مناسبة للبيئات القاسية مثل المعالجة البحرية والأغذية.

Souriau - Eaton: تتميز سلسلة UTS بغلاف بلاستيكي مزود بقفل حربة 1/3 دورة، مع احتفاظ بعض الطرز بتصنيف IP68 حتى في حالة عدم التزاوج، وتدعم تكوينات الطاقة والإشارة المختلطة.

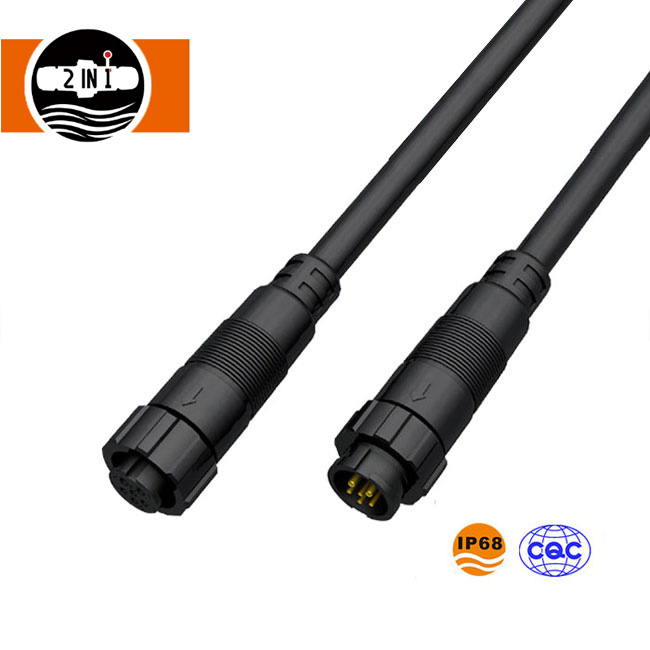

HuaYi-FaDa: توفر سلسلة M26 إصدارات مقولبة وقابلة للفصل، وتدعم درجة حماية IP68، وتتميز بخصائص مقاومة للهب ومضادة للأكسدة ومقاومة للتآكل، ومناسبة لإضاءة LED ومعدات المسرح والشبكة الذكية والطاقة الشمسية ومعدات التشغيل الآلي، مع خدمات مخصصة متاحة بما في ذلك طول الكابل وخيارات ألوان الغلاف.

جميع أسماء العلامات التجارية ونماذج المنتجات التابعة لجهات خارجية المذكورة في هذه المقالة هي ملك لأصحابها ويتم توفيرها للأغراض المرجعية فقط.تكنولوجيا هوايي-فاداهي شركة تصنيع مستقلة وليس لها أي علاقة بالعلامات التجارية المذكورة أعلاه ما لم ينص على خلاف ذلك صراحة.
