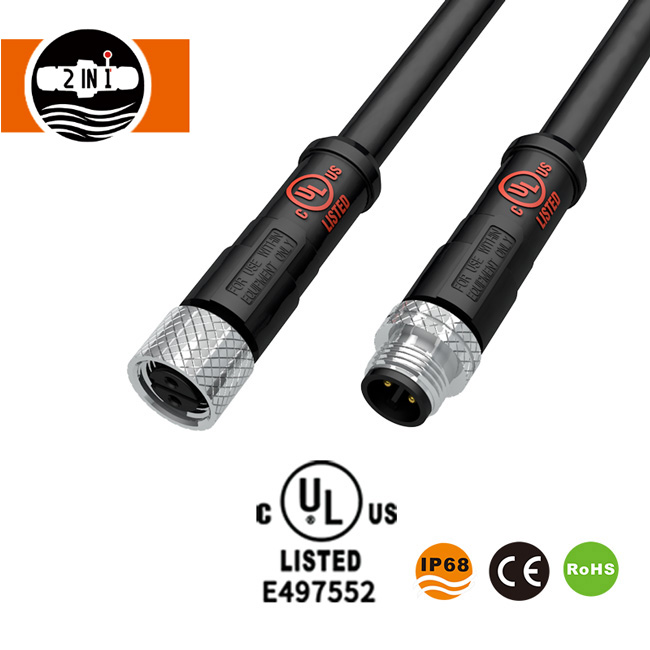

موصل كابل مقاوم للماء M12 UL

يتميز موصل الكابل المقاوم للماء HuaYi-FaDa M12 UL بحماية IP68، وتكوينات 2-pin إلى 5-pin، وتجميعات الكابلات المصبوبة مع أنواع وأطوال كابلات قابلة للتخصيص. تم تصميم سلسلة SQ12 للأتمتة الصناعية، والإضاءة الخارجية، والمعدات الكهربائية المتوافقة، وتدعم التيار المقدر 5-10 أمبير، وتشغيل تيار متردد 300 فولت، ودرجات الحرارة من -40 درجة مئوية إلى +105 درجة مئوية. تتوفر خدمات التخصيص وعينة OEM/ODM.

إرسال استفسار

تصنيف: 5.0

(عدد التقييمات: 1)

وصف المنتج

هواي-فاداموصل كابل مقاوم للماء M12 ULيجمع بين مجموعة الكابلات المصبوبة وتكوينات الدبوس المتعددة وحماية IP68 للمعدات الكهربائية المستخدمة في البيئات الصناعية والخارجية. تدعم سلسلة SQ12 أنواع وأطوال الكابلات المخصصة، مع وصلات من سبائك النحاس المطلية بالذهب ومواد غلاف ذات تصنيف UL94 V-0.

المزايا

تجميع الكابلات المتكاملة

تم تشكيل موصل SQ12 بالكابل الخاص به، مما يلغي الحاجة إلى أسلاك منفصلة في نهاية الموصل. يمكن تخصيص نوع الكابل وطوله ليتوافق مع تخطيطات المعدات ومتطلبات التثبيت.

M12 UL Waterproof Cable Connector molded cable assembly

تكوينات دبوس متعددة

متوفر في إصدارات 2-pin و3-pin و4-pin و5-pin، ويستوعب الموصل ترتيبات توصيل كهربائية مختلفة. يدمج التصميم الدائري جهات الاتصال واتصال الكابل في مجموعة مدمجة.

تصميم الاتصال مطلي بالذهب

توفر جهات الاتصال المصنوعة من سبائك النحاس والمطلية بالذهب واجهة موصلة. مقاومة التلامس المحددة أقل من 5 م أوم، ومقاومة العزل تتجاوز 500 م أوم.

حماية IP68 ومقاومة اللهب

يتميز الموصل بتصنيف IP68 ومكونات مانعة للتسرب من السيليكون. يستخدم غلافه وأجزائه العازلة مواد بلاستيكية هندسية عالية الأداء، مع تحديد مقاومة اللهب UL94 V-0. نطاق درجة حرارة التشغيل هو -40 درجة مئوية إلى +105 درجة مئوية.

المواصفات الفنية SQ12

المعلمة	مواصفة
اسم المنتج	موصل كابل مقاوم للماء M12 UL
نموذج	SQ12
نوع الاتصال	تجميع الكابلات المصبوبة
تخصيص الكابل	نوع الكابل وطوله
خيارات الدبوس	2 دبوس، 3 دبوس، 4 دبوس، 5 دبوس
لون	أسود
الجوز اتصال	معدن
تصنيف للماء	IP68
مقياس الأسلاك	18-22 أوغ
قطر الكابل	4.0-8.0 ملم
التصنيف الحالي	5-10 أ
جهد التشغيل	300 فولت تيار متردد RMS
تحمل الجهد	1500 فولت تيار متردد لمدة دقيقة واحدة
مقاومة الاتصال	أقل من 5 مΩ
مقاومة العزل	أكبر من 500 ميجا أوم
متانة التزاوج	≥3000 دورة
درجة حرارة التشغيل	-40 درجة مئوية إلى +105 درجة مئوية
مقاومة اللهب	UL94 V-0
السكن والعزل	مواد بلاستيكية هندسية عالية الأداء
مواد الاتصال	سبائك النحاس المطلية بالذهب
مادة الختم	سيليكون
الشهادات المدرجة	أول، ككك

أداء مقاوم للماء وهيكل الاتصال

يوفر الغلاف الحاصل على تصنيف IP68 حماية ضد الغبار ومقاومة لدخول الماء في ظل ظروف اختبار محددة. تشكل مكونات الختم المصنوعة من السيليكون جزءًا من هيكل الموصل المقاوم للماء، بينما يوفر الجوز المعدني الاتصال الميكانيكي بين مكونات التزاوج المتوافقة.

M12 UL Waterproof Cable Connector waterproof structure

يقلل هيكل الكابل المصبوب من الحاجة إلى أسلاك منفصلة في نهاية الموصل. يستوعب نطاق قطر الكابل الذي يتراوح من 4.0 إلى 8.0 ملم مجموعات الكابلات المتوافقة، بينما تدعم تكوينات الدبابيس الأربعة تخطيطات الدوائر المختلفة.

لا تحدد المواصفات المتوفرة تصنيف IP68 منفصلاً لواجهة الموصل غير المتوافقة.

التطبيقات

أنظمة الإضاءة الخارجية:وصلات الكابلات المقولبة لمعدات الإضاءة التي تعمل في البيئات المكشوفة.
الأتمتة الصناعية:التوصيلات الكهربائية للآلات ومعدات التحكم المتوافقة.
المعدات الميكانيكية:تجميعات الكابلات للمعدات التي تتطلب موصلات دائرية مدمجة.
معدات الطاقة الشمسية الكهروضوئية:التوصيلات الكهربائية المساعدة المتوافقة.
معدات الاتصالات:توصيلات الكابلات لدوائر الإشارة أو الطاقة المتوافقة.

تدعم تكوينات الدبوس المتوفرة ترتيبات الأسلاك المختلفة، بينما تلائم أطوال الكابلات المخصصة تخطيطات المعدات المختلفة.

قدرات التصنيع لـ HuaYi-FaDa

تأسست شركة ShenZhen 2 IN 1 Technology Co., Ltd. في عام 2009 وهي متخصصة في تطوير وإنتاج وبيع الموصلات المقاومة للماء والكابلات تحت العلامة التجارية HuaYi-FaDa.

يبلغ عدد موظفي الشركة حوالي 200 موظف وأكثر من 8000 متر مربع من مساحة المصنع. تشمل موارد إنتاجها ما يلي:

معالجة القالب:مرافق تطوير وتصنيع القوالب الداخلية.
صب الحقن:ماكينات القولبة بالحقن العمودية والأفقية.
معالجة الكابلات:معدات بثق الأسلاك والقطع الآلي والتجريد.
المعالجة الطرفية:المعدات اللازمة لتجميع المحطة الكهربائية.
الآلات الدقيقة:مرافق الطحن والطحن والتصنيع باستخدام الحاسب الآلي.
تطوير المنتج:فريق بحث وتطوير مستقل للموصلات المقاومة للماء وتجميعات الكابلات.

تغطي موارد التصنيع هذه إنتاج المكونات البلاستيكية، ومعالجة الكابلات، والأدوات، وتصنيع الأجزاء المعدنية.

شهادة UL ومواصفات المواد

تم إدراج سلسلة SQ12 مع شهادة UL وCQC. تحمل مادة غلافها تصنيفًا محددًا لمقاومة اللهب UL94 V-0، وتستخدم دبابيس الاتصال سبائك النحاس المطلية بالذهب. تدعم تفاصيل المواد والشهادات التقييم الفني لتطبيقات المعدات الكهربائية.

ويتعلق تصنيف IP68 الخاص بالموصل بالحماية من دخول الغبار والماء، بينما تتعلق شهادة UL بالمتطلبات التي تغطيها الشهادة المعمول بها. لم يتم إدراج الامتثال لـ RoHS في تفاصيل الشهادة الخاصة بالطراز المرفقة.

M12 UL Waterproof Cable Connector certification

التخصيص والعينات والتسليم

تقدم HuaYi-FaDa خدمات OEM وODM للموصل المقاوم للماء وتجميعات الكابلات.

تخصيص الكابل:نوع الكابل وطوله.
توفر العينة:ثلاث عينات مجانية لكل رقم جزء للتقييم لمرة واحدة؛ تكاليف الشحن منفصلة.
مهلة الإنتاج:عادة بعد 2-3 أسابيع من تقديم الطلب، مع مراعاة متطلبات المخزون والطلب.
الشحن السريع:DHL أو UPS أو FedEx أو TNT، مع أوقات عبور تقديرية تتراوح من 2 إلى 7 أيام.
النقل السائب:الشحن البحري للشحنات الكبيرة.

يتوفر موصل الكابل المقاوم للماء HuaYi-FaDa M12 UL بأربعة تكوينات مع مجموعات كابلات قابلة للتخصيص، وحماية IP68، واتصالات مطلية بالذهب، وتقييمات كهربائية محددة للمعدات الصناعية والخارجية المتوافقة.
