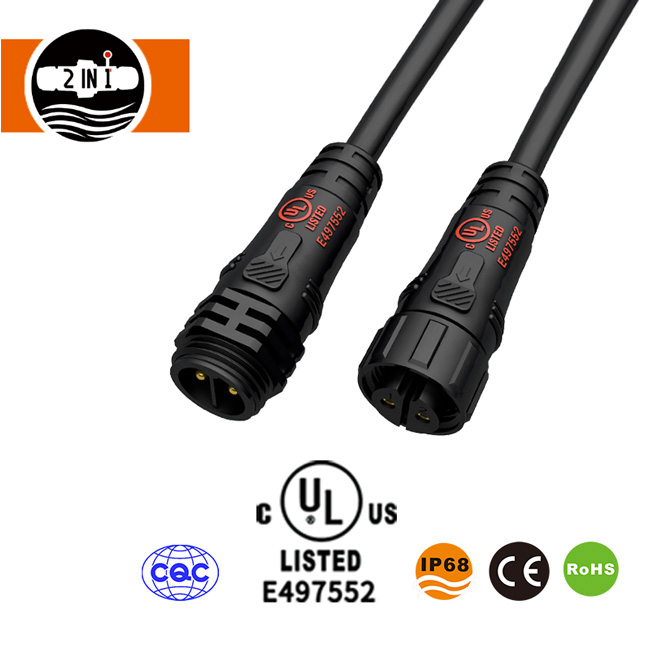

موصل كابل مقاوم للماء M19 UL

اختر موصل كابل مقاوم للماء HuaYi-FaDa M19 UL لاتصالات الطاقة والإشارة محكمة الغلق التي تتطلب ما يصل إلى 600 فولت و15 أمبير. يدعم SQ19 كابلات 14-20AWG، وأقطار الكابلات 4.0-12.0 مم، و2-4 دبابيس، وحماية IP68، وأطوال الكابلات المخصصة. طلب الأسعار والعينات.

إرسال استفسار

تصنيف: 5.0

(عدد التقييمات: 1)

وصف المنتج

شراء هوايي-فاداموصل كابل مقاوم للماء M19 ULلإضاءة LED، والمعدات الكهربائية الخارجية، وتجميعات التشغيل الآلي التي تتطلب اتصال كبل مغلق IP68 بقدرة كهربائية أعلى. يجمع إصدار الكابل المصبوب SQ19 بين جهد التشغيل 600 فولت، والتيار المقنن 7-15 أمبير، وتوافق الكابل 14-20AWG، وتكوينات ثنائية أو 3 أو 4 سنون قابلة للتحديد.

قدرة كهربائية أعلى لوصلات M19

تعمل مواصفات SQ19 على توسيع النطاق الكهربائي إلى ما هو أبعد من تكوينات الموصلات الأصغر، مع تيار مقدر يبلغ 7-15 أمبير وجهد تشغيل يبلغ 600 فولت تيار متردد RMS. وهذا يجعل الموصل مناسبًا لتخطيطات المعدات حيث يعد حجم الكابل والقدرة الكهربائية من عوامل الاختيار المهمة. قارنها مع غيرهاموصلات كابل مقاومة للماء من UL.

المعلمات الكهربائية

المعلمة	مواصفات SQ19
نموذج	SQ19 مصبوب بالكابل
تكوين دبوس	2 دبوس، 3 دبوس، 4 دبوس
التصنيف الحالي	7-15 أ
جهد التشغيل	600 فولت تيار متردد RMS
تحمل الجهد	1500 فولت تيار متردد لمدة دقيقة واحدة
مقاومة الاتصال	<5 مΩ
مقاومة العزل	> 500 ميجا أوم
متانة التزاوج	≥3000 دورة
درجة حرارة التشغيل	-40 درجة مئوية إلى +105 درجة مئوية

يستخدم الموصل دبابيس اتصال مصنوعة من سبائك النحاس المطلية بالذهب. تم تحديد مقاومة التلامس أقل من 5 متر أوم، بينما تتجاوز مقاومة العزل 500 متر أوم. تبلغ متانة التزاوج المذكورة ما لا يقل عن 3000 دورة تزاوج وإلغاء تزاوج.

M19 UL Waterproof Cable Connector contacts

نطاق الكابلات المبني حول SQ19

يعد تكامل الكابل أحد نقاط التكوين الرئيسية لـموصل كابل مقاوم للماء M19 UL. يتم تشكيل الموصل بكابل بدلاً من توفيره كجسم موصل منفصل، ويمكن تخصيص كل من نوع الكابل وطول الكابل.

توافق الأسلاك والكابلات

مواصفات الأسلاك 14AWG – 20AWG
قطر الكابل 4.0-12.0 ملم
خيارات الدبوس 2 و 3 و 4
شكل الكابل مصبوب مع موصل
نوع الكابل قابلة للتخصيص
طول الكابل قابلة للتخصيص

يتناسب نطاق قطر الكابل من 4.0 إلى 12.0 ملم مع إنشاءات الكابلات المختلفة ضمن المواصفات المذكورة. يمنح نطاق 14-20AWG أيضًا سلسلة SQ19 مجموعة واسعة من الموصلات للإضاءة والتجميعات الكهربائية.

المزايا

بناء مختوم IP68

يحمل الموصل تصنيف حماية IP68 للتطبيقات التي تتطلب الحماية ضد الغبار وغمر الماء في ظل ظروف الاختبار المعمول بها. يتم استخدام السيليكون لمكون الختم، مما يشكل جزءًا من هيكل حماية البيئة.

صامولة توصيل بلاستيكية مقاومة للتآكل

يتم تزويد غلاف الموصل الأسود بجوز توصيل بلاستيكي أسود أو رمادي. تم تصميم مكون التوصيل البلاستيكي لمقاومة التآكل، وهو أمر يتعلق بتركيبات الإضاءة الخارجية والبيئات المعرضة للرطوبة والملح.

غلاف مقاوم للهب

يتم تصنيع الغلاف والمكونات المعزولة من مواد بلاستيكية هندسية عالية الأداء. تصنيف مقاومة اللهب المحدد هو UL94 V-0.

دبابيس اتصال مطلية بالذهب

يتم استخدام دبابيس الاتصال المصنوعة من سبائك النحاس المطلية بالذهب للواجهة الموصلة. يتم إقران بنية الاتصال هذه بمقاومة التلامس المحددة <5 mΩ ومقاومة العزل> 500 MΩ.

حيث يناسب SQ19

إضاءة LED

يتم استخدام الموصل مع شرائط LED، وغسالات الجدار LED، ومصابيح LED تحت الأرض، ومصابيح الحبال LED، ومصابيح الحزام LED، ومصابيح الستائر، والأضواء الوامضة. يدمج تنسيق الكابل المصبوب الاتصال في مجموعة أسلاك الإضاءة. تصفحموصلات LED مقاومة للماء.

مكونات الأتمتة

يمكن استخدام وصلات M19 المقاومة للماء مع مفاتيح القرب، وأجهزة مراقبة التدفق، ومكونات ناقل المجال، وأجهزة الاستشعار، والمشغلات. يوفر الهيكل الحاصل على تصنيف IP68 تنسيق اتصال مختومًا لمعدات التشغيل الآلي المتوافقة. منظرموصلات دائرية مقاومة للماء.

المعدات الكهربائية الخارجية

إن بنية الموصل IP68، وصامولة التوصيل البلاستيكية المقاومة للتآكل، وتصنيف درجة الحرارة من -40 درجة مئوية إلى +105 درجة مئوية تجعله مناسبًا للتجميعات الكهربائية الخارجية المتوافقة.

شكلان من الموصلات لتصميم التركيبات

الموصل كابل مقاوم للماء M19 ULيمكن إقرانه بموصل لحام منفصل خالٍ من الكابلات. يؤدي هذا إلى إنشاء تنسيقين عمليين للاتصال ضمن نفس سلسلة M19:

نسخة الكابل المصبوب موصل متكامل مع كابل مخصص

موصل لحام موصل خالي من الكابلات لإنهاء اللحام

الاستخدام المشترك يمكن مطابقة إصدارات الكابلات واللحام المقولبة في تصميمات التركيبات المتوافقة

يسمح هذا المزيج لجانب الكابل وجانب التثبيت باستخدام ترتيبات إنهاء مختلفة مع الاحتفاظ بتنسيق اتصال M19.

دعم التصنيع لتجميعات الكابلات المخصصة

تكنولوجيا هوايي-فاداتعمل تحت شركة ShenZhen 2 IN 1 Technology Co., Ltd.، التي تأسست في عام 2009. ويغطي الإنتاج البحث والتطوير المستقل، وصنع القوالب، وقولبة الحقن، وبثق الأسلاك، ومعالجة الأجهزة، وتجميع الموصل.

تبلغ مساحة المصنع أكثر من 8000 متر مربع ويعمل به حوالي 200 موظف. تشمل معداتها آلات القولبة بالحقن العمودية والأفقية، وآلات التجريد، والآلات الطرفية، وآلات القطع الأوتوماتيكية، ومعدات سحب الأسلاك، ومعدات التغليف، وآلات الطحن CNC، وآلات الطحن، وآلات الشرارة.

تدرج الشركة معايير UL وCE وRoHS وISO 9001 وTUV وCQC ضمن شهاداتها وبيانات اعتماد الجودة. يتضمن نظام جودة الإنتاج المعلن عنه فحصًا بنسبة 100% قبل التسليم، كما أبلغت الشركة أيضًا عن أكثر من سبع سنوات من الخبرة في توريد OEM لشركة Amphenol وPhilips (Signify) وOSRAM.

M19 UL Waterproof Cable Connector detail

خيارات التوريد لسلسلة SQ19

تتوفر ثلاث عينات مجانية لكل رقم جزء لطلب عينة لمرة واحدة، مع رسوم الشحن بشكل منفصل. مهلة الإنتاج المعلنة هي من أسبوعين إلى ثلاثة أسابيع بعد تأكيد الطلب. الشحن السريع متاح من خلال DHL، UPS، FedEx، أو TNT، بينما يتم استخدام الشحن البحري للطلبات المجمعة.

طلب التسعيرلموصل الكابل المقاوم للماء HuaYi-FaDa M19 UL مع تكوين الدبوس المطلوب ونوع الكابل وطول الكابل ونموذج الاتصال. تتوفر خدمات OEM وODM لمتطلبات تجميع الموصلات والكابلات المتوافقة.

شارك تكوين الدبوس ونوع الكابل وطول الكابل ونموذج الاتصال المطلوب لتلقي عرض أسعار مخصص. شاهد كاملاموصل كابل مقاوم للماء من ULيتراوح.
